냉수순환장치

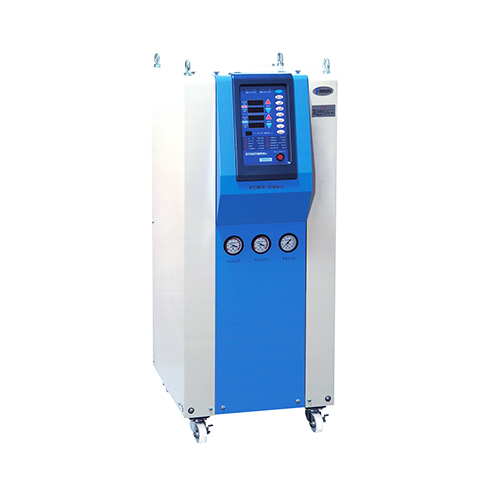

제품 사진 및 외형치수도와
사양서를 참조하세요

사양서Specifications

사양서

형식Model					KCWⅢ-03fz	KCWⅢ-05fz	KCWⅢ-10fz	KCWⅢ-15fz	KCWⅢ-20fz
매체온도범위					7℃~30℃
매체					정수
냉각능력 50/60Hz				10℃	9.7/11.9	15.9/19.2	29.3/33.6	45.2/52.8	58.6/67.2
				15℃	11.0/13.0	17.7/20.9	32.5/37.3	50.2/58.2	65.0/74.6
냉수 탱크 용량 (ℓ)					60	75	140	250	300
압축기 출력 (kW)					3	3.75	7.5	7.5+3.75	7.5X2
냉매					R407C
냉수 펌프 (kW)					-
매체 펌프	출력 (kW)				1.4/1.7		2.3/4		4.0/5.5
					고효율 모터
	최대유량 (ℓ/min)				105/126		250/265		367/433
	최대토출량 (MPa)				0.45/0.51		0.48/0.69		0.54/0.57
파이프 지름	매체 진행·리턴				10Ax2방향	10Ax4방향	40A(소켓) 1 1/2B(소켓)	50A(소켓) 2B(소켓)
	냉각수 입구				20A(소켓) 3/4B(소켓)	25A(소켓) 1B(소켓)	40A(소켓) 1 1/2B(소켓)	50A(소켓) 2B(소켓)
	냉각수 출구				20A(소켓) 3/4B(소켓)	25A(소켓) 1B(소켓)	40A(그로브밸브) 1 1/2B(그로브밸브)	50A(그로브 밸브) 2B(그로브 밸브)
	합수구				15A (소켓) 1/2B (소켓)
	드레인				20A (볼 밸브) 3/4B (볼 밸브)			25A (볼 밸브) 1B (볼 밸브)
	오버 플로우				25A (소켓) 1B (소켓)
	드레인용 팬				15A (소켓) 1/2B (소켓)		25A (소켓) 1B (소켓)
유틸리티	냉각수량 (ℓ/min)※2				32/39	52/62	97/111	149/173	194/222
	기기중량 (kg)				165	200	450	750	1100
	총전기용량 (kVA)				5.8	7.6	15.2	20.4	26.2
	브레이커 용량 (AT)				30		60	75	100
	전원전압				AC200V 50/60Hz·AC220V 60Hz 3Ø 3W
도색 색깔					Nittoko S4-389
경보장치					매체불량, 과부하 (압축기, 펌프), 냉동기 고압이상, 냉동기 저압이상, 압축기 과열, 매체 온도 상한, 매체 온도 하한, 센서 에러, 역상
옵션					※3		※4
다이나클린 D					옵션		표준탑재
기기치수 (WXDXHmm)					503X657X1230	553X657X1330	1020X800X1620	1300X1000X1670	1500X1100X1970

1kW=860kcal/h1MPa=10.197kg/cm2

※ 1. KCWM-10fz~20fz 타입에 냉수순환펌프를 포함한 fz-2p 타입도 있습니다.

※ 2. 냉각수양은 냉수 온도 7°C, 냉국수 입구 온도30°C, 냉각수 출구 온도35°C일 때 수치입니다.

※ 3. 호스, 시그널 라이트, 권장 도색 색깔, 이상전압 (KCWM-0.3fz는 제외)

※ 4. 분기관, 호스, 시그널 라이트, 전원 케이블, 지정 도색 색깔, 냉각수조절 밸브, 이상전압
